SMT产线3D场景仿真系统

面向电子制造SMT产线数据采集教学，基于3D产线场景完成设备认知、采集设备部署、产线数据采集、AOI检测数据接入和数据上云训练。

🏭 真实场景还原 🔧 实操性极强 🔄 全流程闭环

产品概述

基于Unity3D建模技术，完整还原SMT产线场景，提供沉浸式实训体验

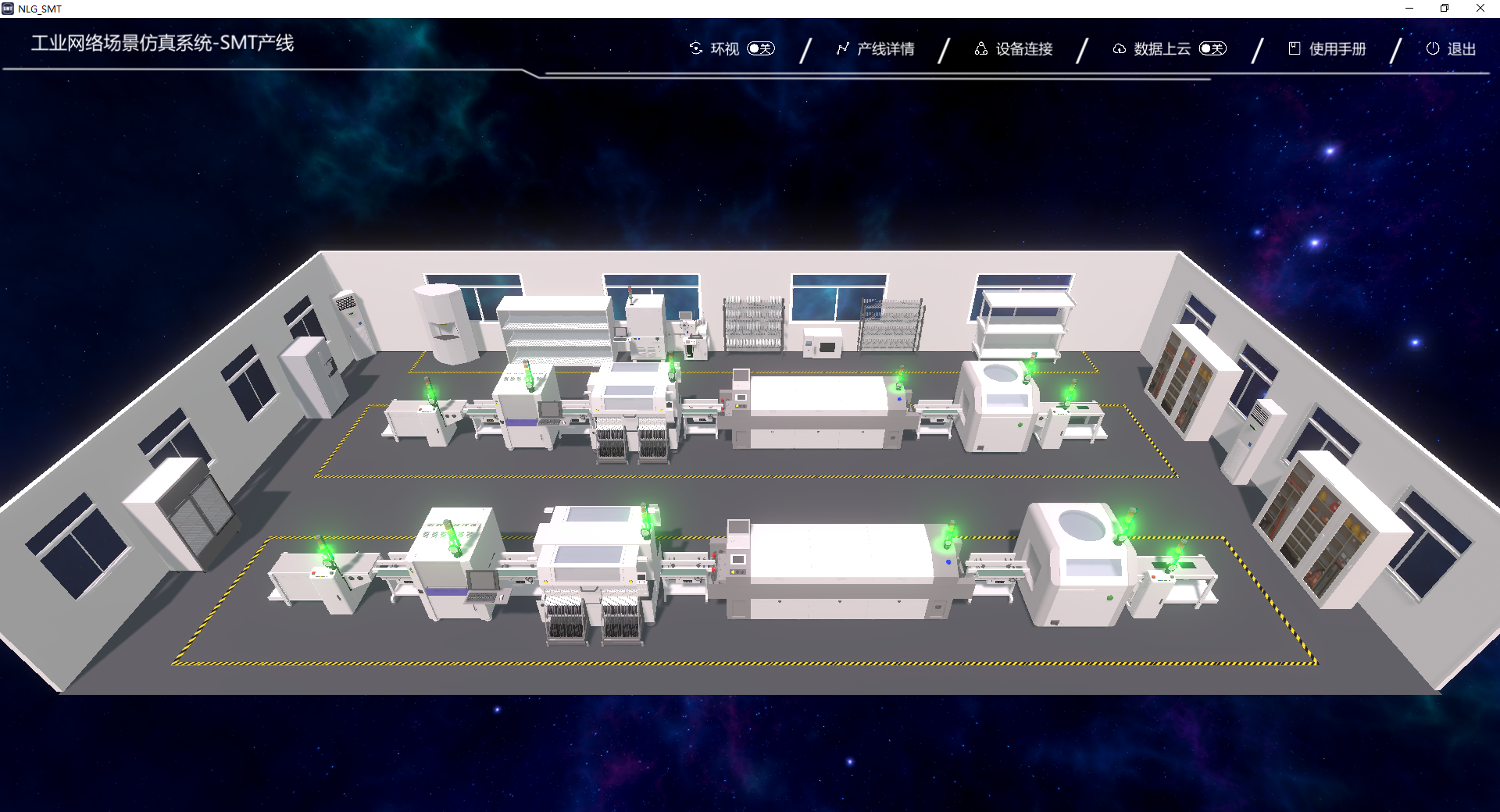

SMT产线3D场景仿真系统 - 产线全景

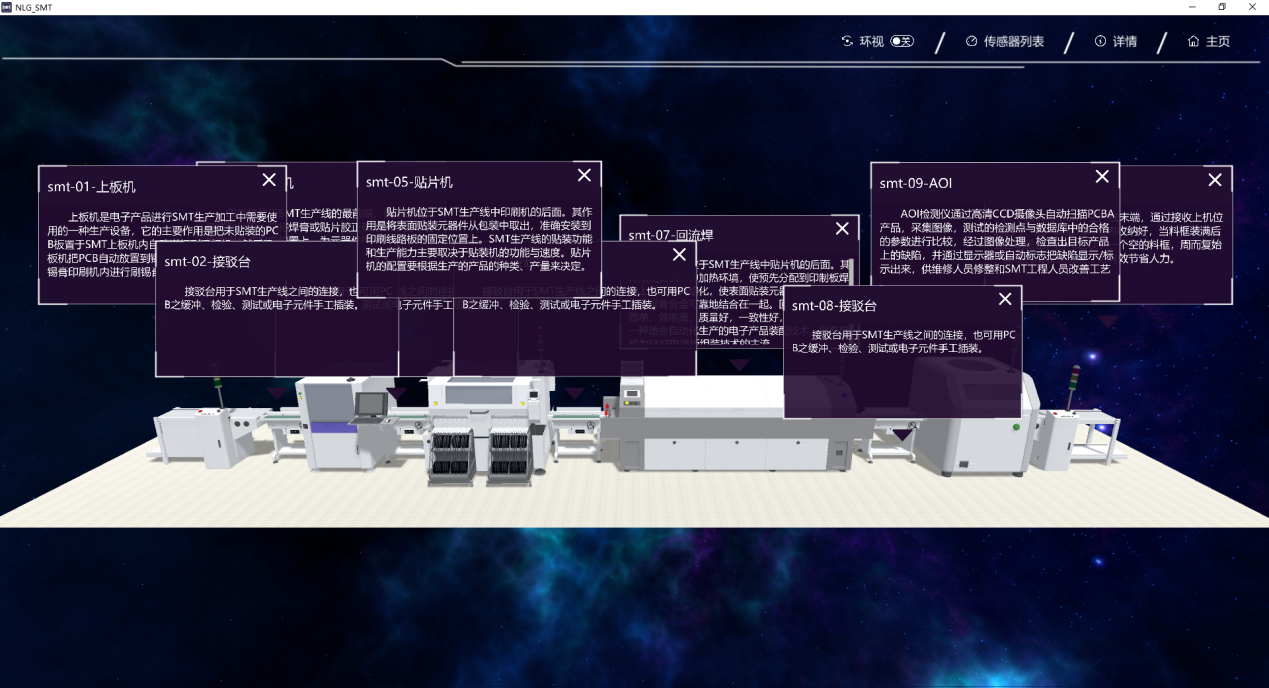

SMT产线3D场景仿真系统 - 设备部署

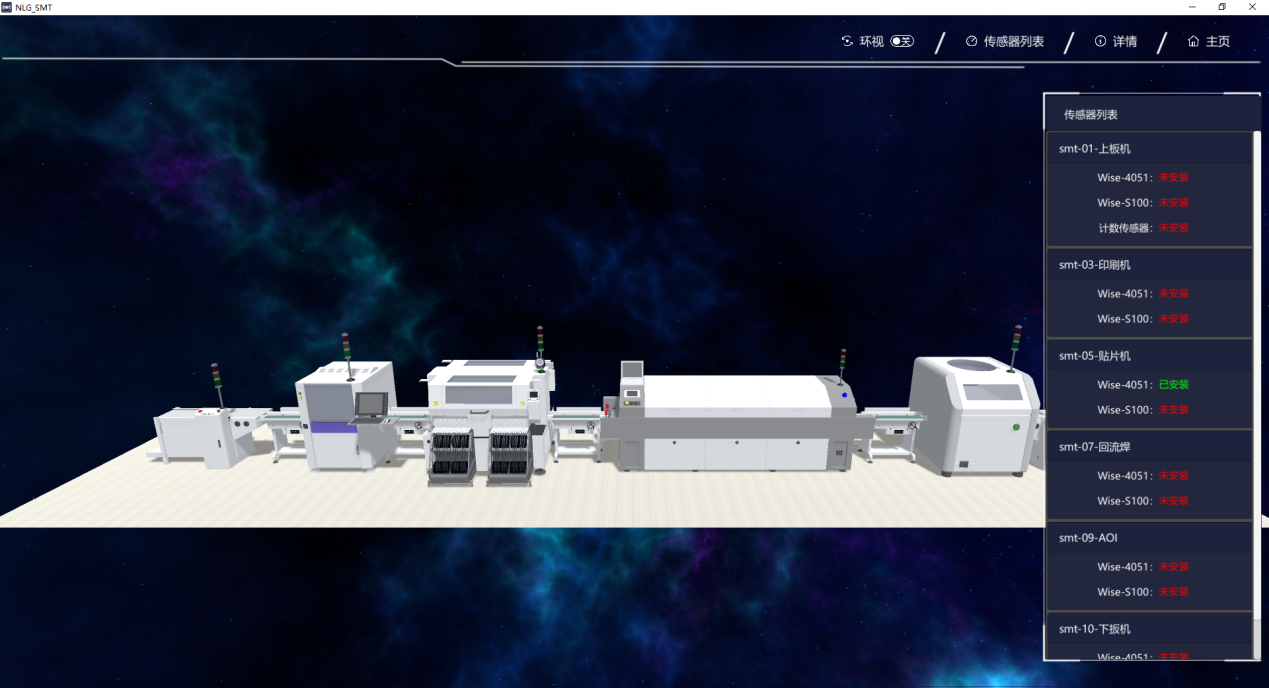

SMT产线3D场景仿真系统 - 数据采集
1 / 3

本实训产品基于Unity3D建模技术研发，以三维可视化形式完整还原SMT产线全貌，精准复刻工业现场真实场景与设备配置。产品涵盖上板机、印刷机、贴片机、回流焊、AOI检测、下板机及接驳台等全套SMT专业生产设备，并在产线关键监测点位，配套部署Wise-S100、Wise-4051工业互联网设备及计数传感器，构建贴合实际工业场景的实训环境。

产品聚焦工业数据采集、工业互联网工程实施等核心实训需求，支持三维场景下工业互联网设备的安装、接线、协议仿真、数据上云及应用软件配置调试，为相关课程实训教学提供沉浸式、实操性极强的解决方案，助力学习者快速掌握工业现场实操技能。

1:1
真实还原
100%
同步真实
∞
重复实训

核心优势

场景真实可感，实操性极强，全流程闭环实训

场景真实可感

依托Unity3D强大的建模能力，1:1还原SMT产线布局与设备细节，从生产设备到工业互联网采集设备，均与真实工业现场保持一致，打破传统实训场景局限，让学习者直观感受SMT产线全貌及设备运行逻辑。

实操性极强

摒弃传统理论化实训模式，支持三维场景下全流程实操，涵盖采集设备部署、接线操作、协议仿真、数据上云及软件调试，接线方式、操作逻辑与真实工业设备完全同步，实现"虚拟实操，真实掌握"。

全流程闭环实训

构建"场景认知-设备操作-数据采集-数据上云-软件调试"全流程实训体系，从基础的场景浏览、设备认知，到进阶的实操部署、调试应用，满足不同阶段实训需求，实现技能层层递进。

主要功能

全面覆盖SMT产线认知、设备操作、数据采集、软件调试的核心功能

场景可视化与交互功能

设备实操实训功能

数据与软件调试功能

综合项目实训

实训内容

系统化的SMT产线认知、设备操作、数据采集实训模块

01

SMT产线整体布局与设备认知

SMT产线整体布局与上板机、印刷机、贴片机、回流焊、AOI检测、下板机等设备认知训练。

PLC控制HMI组态联调验证智能产线
02

采集设备部署与接线实训

在3D场景中完成Wise设备、计数传感器等数据采集设备部署与接线。

PLC控制HMI组态联调验证数据采集
03

产线数据采集与上云训练

围绕SMT产线关键工位完成生产数据采集、设备状态监测和数据上云训练。

PLC控制HMI组态联调验证数据采集
04

设备交互与软件调试

开展产线设备交互、软件调试和数据采集流程验证。

PLC控制HMI组态联调验证数据采集
05

综合项目实训应用

以电子制造产线为场景完成工业互联网数据采集综合项目训练。

PLC控制HMI组态联调验证数据采集

支撑课程

覆盖高职高专、本科多个专业方向的工业互联网相关课程

高职高专 工业互联网应用专业

  • 传感器与检测技术
  • 智能控制技术
  • 工业数据采集技术
  • 工业互联网平台应用

高职高专 工业互联网技术专业

  • 工业互联网数据采集技术
  • 工业互联网平台与应用
  • 工业互联网网络互联技术

本科 工业互联网技术专业

  • 工业数据采集技术
  • 工业数据采集系统运维
  • 工业互联网平台开发
